Aksesuar

Ø 8 mm Bağlama

İzin verilen Devrim

Max. 5000 rpm

Ortam Nemi

35 ~% 85 RH, Depolama: 35 ~ 90% RH

Ortam Sıcaklığı

-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C

Yaklaşık. Birim Ağırlık

275 g

Akım Tüketimi

Max. 80 mA (yükün kesilmesi)

Mil Pozisyon sapması

Radyal: Max. 0.1mm, Thrust: Max. 0.2mm

Dielektrik Dayanım

750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz

İzolasyon Direnci

Min. 100 MQ (500 VDC)

Rotor Eylemsizlik

Max. 80g - cm ² (8 x 10 -6 kg • m 2 )

Model

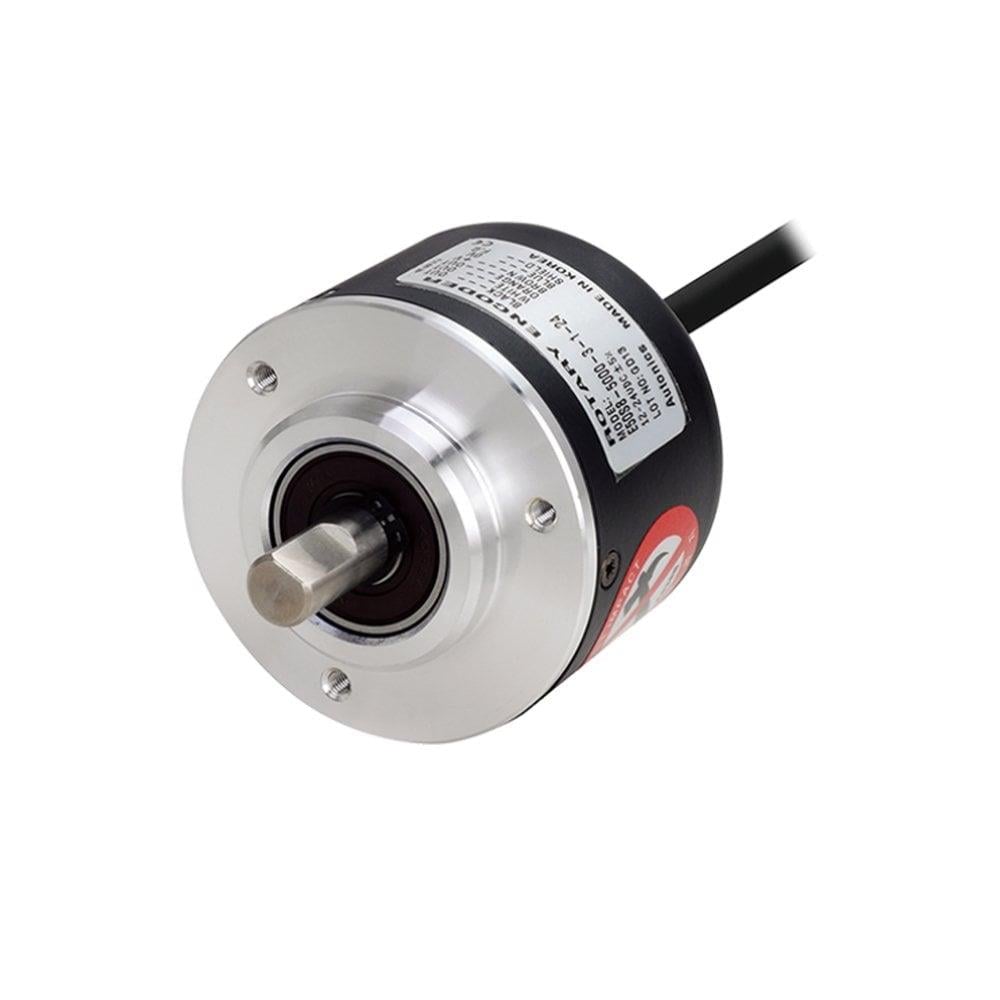

ø 50 mm Şaft Tipi Artımlı Rotary Encoder

Çıkış Faz Farkı

A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü)

Koruma

IP50 (IEC standardı)

Cevabı Frekans

Max. 300 kHz

Mil Yükleme

Radyal: Max. 10 kgf, Thrust: Max. 2.5 kgf

Şok

Max. 75G

Tork Başlangıç

Max. 70gf - cm (0.007N - m)

Titreşim

2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik

Tepki Süresi (Rise / Güz)

Max. 1ms'ye

Çap

50 mm

Şaft Çapı

8 mm

Çözünürlük (P / R)

1

Çıkış Faz

A, B

Çıktı

Totem

Güç Kaynağı

5 VDC

Kablo

Ø 5mm, 5P, Uzunluk: 2m, Shield kablo

Kablo Bağlantısı

Normal

Görünüm

Model

Çözünürlük(P/R)*

Delik Çapı

Çıkış Fazları

Çıkış

Çalışma
Gerilimi

E50S8-X-2-T-[5, 24]

1,2,5,10,12

Ø8mm

A,B

Totem
pole

1:
5-24VDC
5:
5VDC
24:
12-24VDC

E50S8-X-2-N-[5, 24]

1,2,5

NPN açık
kolektör

E50S8-X-2-V-[5, 24]

1,5

Voltaj

E50S8-X-4-L-5

5

A,B
- -
A,B

Line driver

Line driver:
5VDC

E50S8-X-3-T-[5, 24]

100,360,500

A,B,Z

Totem
pole

1:
5-24VDC


5:
5VDC


24:
12-24VDC

10,15,20,23,25,30,35, 40,45,50,60,75,120,150, 192,200,240,250,256, 300,400,512,600,800

1000,1024,1200,1500, 1800,2000,2048,2500, 3000,3600

5000

6000

8000

E50S8-X-3-N-[5, 24]

10,12,15,20,23,25,30, 35,40,45,50,60,75,100,120,125, 150,192,200,240,250,256,300, 360,400,500,512,600,800

A,B,Z

NPN açık
kolektör

1000,1024,1200,1500,2000, 2048,2500,3000,3600

5000

6000

8000

E50S8-X-3-V-[5, 24]

10,12,15,20,23,25,30, 35,40,45,50,60,75,100, 120,125,150,192,200,240,250, 256,300,360,400, 500,512,600,800

A,B,Z

Voltaj

1000,1024,1200,1500, 2000,2048,2500, 3000,3600

5000

6000

8000

E50S8-X-6-L-5

10,12,15,20,23,25,30,35, 40,45,50,60,75,100,120, 125,150,192,200,240,250,256, 300,360,400,500,512,600,800

A,B,Z
- - -
A,B,Z

Line driver

Line driver:
5VDC

1000,1024,1200,1500,2000, 2048,2500,3000,3600

5000

6000

8000
